ZDY6000SL型煤矿用履带式全液压坑道钻机
ZDY 架柱式液压回转钻机结构特点：
履带式全液压坑道钻机zdy12000ld型煤主要技术参数：
钻孔深度
600(m)
机架倾角
-10°～+20°
钻孔直径
200(mm)
水平摆角
±45°
钻杆直径
Φ73、Φ89(mm)
履带行走速度
0～1.83(km/h)
转速
55～170(r/min)
爬坡能力
20°
转矩
6000～1700(N·m)
接地比压
60(kPa)
给进行程
1000(mm)
液压系统额定压力
24(MPa)
给进力
190(kN)
电动机
YBK2-280S-4，75kW
给进速度
0～2.4(m/min)
额定电压
380/660、660/1140(V)
起拔力
190(kN)
外型尺寸(长×宽×)
3400×1430×1801(mm)
起拔速度
0～2.4(m/min)
钻机总重量
6700(kg)
锚固力
170kN×4
适用巷道度
＞3(m)
全液压坑道钻机zdy12000ld型煤用途及使用范围：
地质勘探孔及其他工程孔。适用于岩石坚固系数f≤10的各种煤、岩层。要求巷道及钻场断面于6.5㎡,度≥2.5m，宽度≥2.8m。
联 系 人：赵冉
联系电话：15953708141 微信同号： Q Q：3506343292
公司电话：400-0537-112 公司网址： http://www.jnokgk.com
淘宝链接：https://shop145445760.taobao.com/?spm=2013.1.1000126.2.350c2641wbgQkm

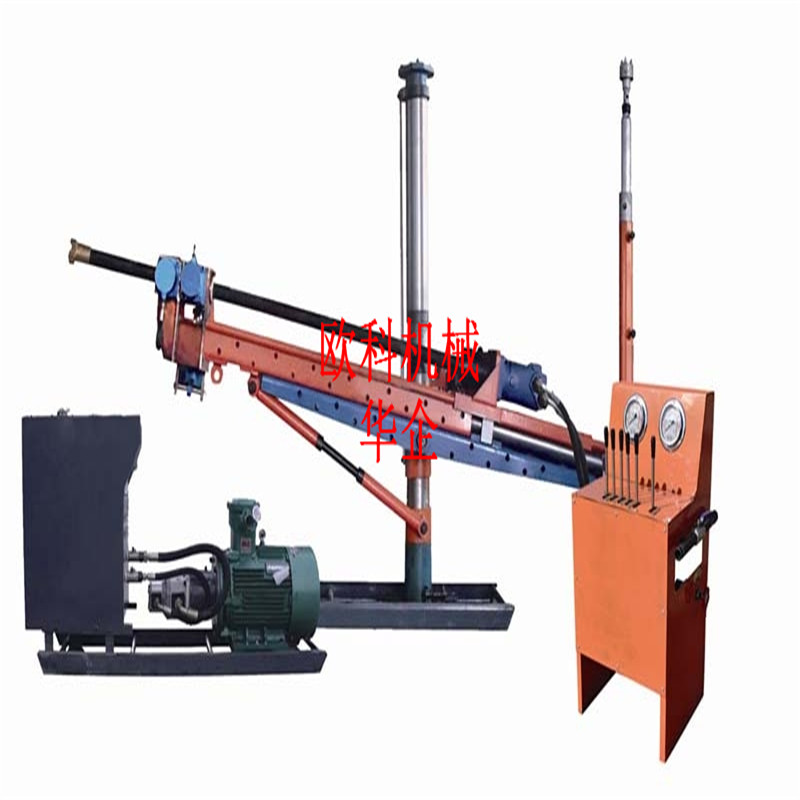

架柱式液压回转钻机主要由泵站、主机、操作台和钻具等部分组成；安装拆卸搬动方便。泵站是通过防爆电动机驱动油泵转动，将电能转换成旋转油路和推进油路的液压能（压力油），再通过操纵台上的单向阀和换向阀组将压力油输送到液压执行机构，从而实现钻机的各种功能操作简单实用。
结构设计科学合理、体积小、重量轻、解体快、使用方便。全自动顶紧系统，稳定牢固，钻孔准确，精度。自动液压控制，无级变速，操作简单，遥控距离远。主机占地面积小，适应各种复杂环境，可钻各种方位和角度的工程用孔。钻机破岩速度快，钻程长省时省力，工作效率
